鎂合金材料熱處理得質(zhì)量檢測(cè)方法有哪些?洛陽(yáng)晟雅工作人員這就來(lái)告訴您!

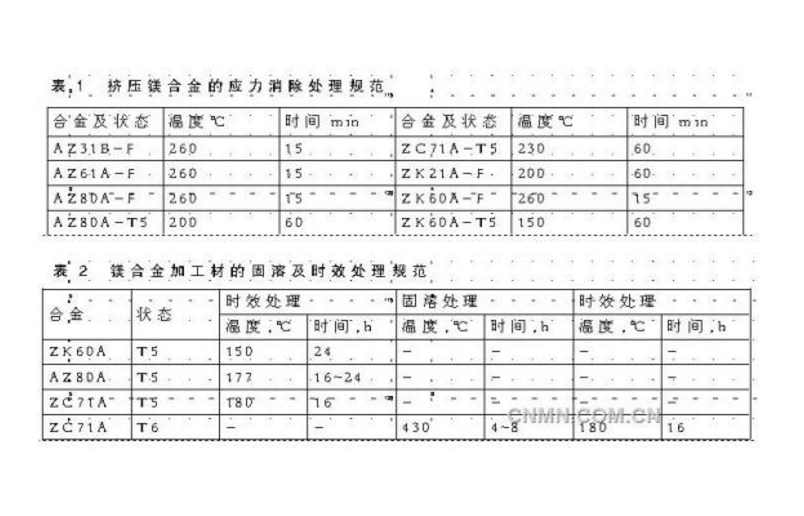

　　1、硬度試驗(yàn)

　　硬度試驗(yàn)具有速度快、操作簡(jiǎn)單、可以在熱處理工件上直接進(jìn)行而無(wú)需專(zhuān)門(mén)試樣等優(yōu)點(diǎn)。其中常用的是布氏和洛氏硬度試驗(yàn)，但是對(duì)于薄截面鎂合金工件，有時(shí)也采用洛氏表面硬度試驗(yàn)。晶粒較大、硬度較低宜采用布氏硬度計(jì)測(cè)定硬度，以獲得好的試驗(yàn)結(jié)果。鎂合金的強(qiáng)度通常隨硬度的增加而提高，然而由于與硬度對(duì)應(yīng)的強(qiáng)度指標(biāo)很分散，因此不能用硬度計(jì)算強(qiáng)度，所測(cè)得的硬度值僅僅作為評(píng)定其熱處理質(zhì)量的參數(shù)。

　　2、拉伸試驗(yàn)

　　鎂合金拉伸試驗(yàn)?zāi)芨鼫?zhǔn)確的衡量它的熱處理質(zhì)量，但是試驗(yàn)時(shí)需要專(zhuān)門(mén)拉伸試樣。雖然鎂合金鑄件經(jīng)過(guò)機(jī)加工后得到的試樣更能代表鑄件的真實(shí)性能，但是一般采用單獨(dú)鑄造后不經(jīng)機(jī)加工的試樣。通常按照ASTM標(biāo)準(zhǔn)進(jìn)行試驗(yàn)，以保證試樣結(jié)果的一致性。

　　3、顯微組織檢查

　　熱處理態(tài)鎂合金制成金相試樣后檢查顯微組織，并與標(biāo)準(zhǔn)的組織照片比較，可以衡量鎂合金的熱處理質(zhì)量。檢查內(nèi)容主要包括：鎂合金鑄造中的粗大化合物、鑄造合金經(jīng)過(guò)不適當(dāng)固溶液處理后的空隙和熔孔、鑄造和變形合金的晶粒度，以及擠壓、鍛造或軋制合金中粗大化合物。

　　如有需求，歡迎咨詢(xún)洛陽(yáng)晟雅鎂合金科技有限公司(http://www.lyxbzk.com/)了解定制，咨詢(xún)熱線：0379-67623669，139-0388-5177!
